Микрофонный кабель диаметром 6 мм: конструкция и технические особенности

Кабель микрофонный диаметром 6 мм представляет собой специализированный проводник, предназначенный для передачи слаботочных аналоговых аудиосигналов от источника (микрофона, инструмента) к принимающему устройству (микшерному пульту, усилителю, аудиоинтерфейсу). Внешний диаметр 6 мм — отраслевой стандарт, обеспечивающий баланс между механической прочностью, гибкостью и достаточным внутренним пространством для размещения сигнальных жил и экранирующего слоя.

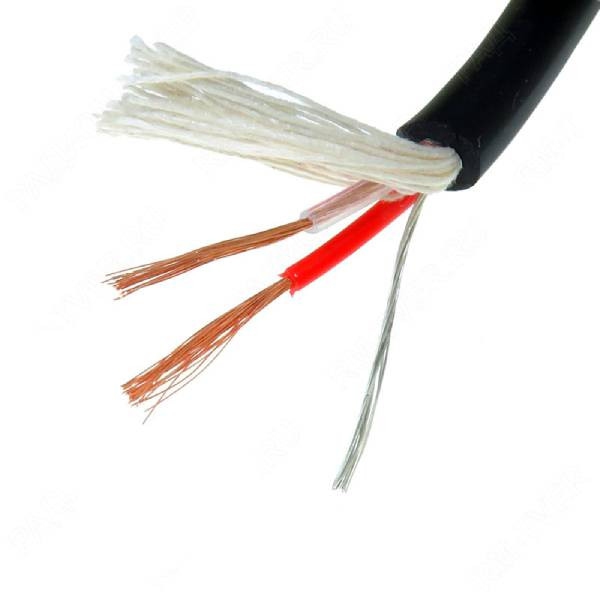

Конструктивно кабель состоит из двух многожильных проводников, выполненных из бескислородной меди (OFC) с чистотой до 99,96%. Каждый проводник заключён в индивидуальную изоляцию из полиэтилена (PE) или поливинилхлорида (ПВХ). Поверх изолированных жил наложен экранирующий слой — спиральная обмотка из медных проволок с плотностью покрытия 90–98%. Экран выполняет функцию защиты от электромагнитных и радиочастотных наводок, отводя паразитные токи на землю. Внешняя оболочка из гибкого ПВХ с добавлением пластификаторов обеспечивает устойчивость к истиранию, перегибам и воздействию ультрафиолета.

Типовое сечение сигнальной жилы составляет 0,22 мм² (24 AWG). Структура проводника — 28×0,10 мм или 20×0,12 мм, что гарантирует высокую гибкость и устойчивость к излому при многократных циклах сматывания и разматывания. Погонная ёмкость кабеля (проводник-проводник) не превышает 58–122 пФ/м, что минимизирует потери высоких частот на длинных трассах. Волновое сопротивление — около 85 Ом/км, сопротивление проводника — не более 53–90 Ом/км, сопротивление изоляции — свыше 1 ГОм/км.

Концы кабеля оконечены разъёмами. В зависимости от конфигурации это могут быть:

• XLR 3-pin (female/male) — балансный трёхконтактный разъём с надёжной фиксацией и самозачищающимися контактами, стандарт профессиональной звуковой индустрии;
• Jack 6,3 мм TRS (стерео/балансный) — универсальный разъём для подключения к микшерам, активным мониторам, клавишным инструментам и гитарному оборудованию;
• Jack 6,3 мм TS (моно/небалансный) — применяется для небалансных микрофонов, электрогитар, синтезаторов и коммутации приборов с несимметричным входом/выходом.

Корпуса разъёмов выполняются из цинкового сплава с чёрным никелированным покрытием либо из прочного пластика. Контакты — никелированные, посеребрённые или позолоченные — обладают высокой износостойкостью (ресурс — более 1000 циклов соединения/разъединения) и устойчивостью к коррозии. Место ввода кабеля в разъём усилено термоусадочной трубкой или полиуретановым колпачком для предотвращения перелома жил.

Сценарии применения

Студийная звукозапись

В студийных условиях микрофонный кабель диаметром 6 мм обеспечивает передачу сигнала от конденсаторных и динамических микрофонов к предусилителям и аудиоинтерфейсам. Балансная схема подключения эффективно подавляет синфазные помехи, что критически важно при записи вокала и акустических инструментов. Низкая погонная ёмкость позволяет сохранить спектральный баланс сигнала даже на длине в 6–10 метров.

Живые выступления

На концертных площадках кабель соединяет сценические микрофоны с мультикором либо напрямую с микшерным пультом. Механическая прочность оболочки и усиленные термоусадкой места заделки разъёмов позволяют выдерживать интенсивную эксплуатацию, включая случайное натяжение и перегибы. Спиральное экранирование с покрытием 95% и более гарантирует отсутствие фона и наводок даже в условиях высокого уровня электромагнитных помех (рядом с силовыми кабелями, диммерными стойками и трансформаторами).

Караоке-системы и домашнее использование

Для караоке-установок микрофонный кабель 6 мм является сменным соединительным шнуром между микрофоном и активной акустической системой или микшером. Гибкость ПВХ-оболочки упрощает прокладку кабеля в условиях ограниченного пространства, а надёжные разъёмы исключают прерывание контакта при активном движении вокалиста.

Подключение музыкальных инструментов

Конфигурация Jack TS — Jack TS применяется для коммутации электрогитар, бас-гитар и клавишных инструментов с усилителями и педалбордами. Небалансная схема с качественным медным экраном сохраняет динамику и атаку инструмента, не внося заметных искажений на длине до 3–5 метров.

Ключевые преимущества

• Чистота сигнала. Бескислородная медь сигнальных жил и плотное экранирование минимизируют потери и предотвращают проникновение шумов;
• Механическая надёжность. Гибкая ПВХ-оболочка толщиной, соответствующей внешнему диаметру 6 мм, устойчива к скручиванию и сохраняет эластичность при температурах от −20 °C до +70 °C;
• Универсальность. Широкая номенклатура разъёмов (XLR, TRS, TS) обеспечивает совместимость с профессиональным и бытовым аудиооборудованием;
• Долговечность. Никелированные или позолоченные контакты разъёмов не окисляются и сохраняют низкое переходное сопротивление на протяжении всего срока службы.

Рекомендации по выбору и эксплуатации

При выборе кабеля необходимо учитывать тип входных и выходных разъёмов подключаемого оборудования. Для балансного тракта (микрофон — микшер) следует использовать кабель с разъёмами XLR-XLR либо XLR-TRS. Для инструментального подключения подходит конфигурация TS-TS. Длина кабеля не должна превышать разумные пределы: для балансных линий — до 20–30 метров, для небалансных — до 5–6 метров, чтобы избежать заметного затухания сигнала и роста уровня шумов.

В процессе эксплуатации рекомендуется избегать резких перегибов вблизи разъёмов, сворачивать кабель петлями без натяжения, а также периодически очищать контакты специальными средствами. При прокладке на сцене кабель следует фиксировать кабельными мостиками или липкой лентой для предотвращения спотыкания и механических повреждений.
